Rapidus e o chip de 2 nanômetros: o Japão entra no ano decisivo da sua maior aposta industrial

O que é a Rapidus

A Rapidus Corporation foi constituída em 10 de agosto de 2022 e, em novembro daquele ano, teve seu projeto de pesquisa e desenvolvimento selecionado pelo programa público japonês destinado à tecnologia posterior à quinta geração de telefonia móvel. Trata-se de um arranjo incomum: uma companhia privada fundada para executar uma política industrial de Estado, com acionistas que são, em grande parte, seus futuros clientes ou fornecedores.

Entre as trinta e duas empresas que subscreveram capital até fevereiro de 2026 estão Toyota, Denso, Honda, Sony, NTT, SoftBank, NEC, Fujitsu, Canon, Kioxia, Kyocera, Seiko Epson, Fujifilm, Dai Nippon Printing, JX Advanced Metals, Furukawa Electric, Ushio e IBM Japão, ao lado do Banco de Desenvolvimento do Japão e dos três maiores bancos do país. O Estado participa por meio do Instituto de Promoção do Processamento de Informação, agência vinculada ao Ministério da Economia, Comércio e Indústria. Em 5 de junho de 2026, o capital social e a reserva legal da empresa somavam 424,95 bilhões de ienes.

A escolha de Chitose foi anunciada em 28 de fevereiro de 2023. A cidade reúne três fatores que pesam numa fábrica de semicondutores: água em abundância, energia disponível e um aeroporto internacional a poucos minutos — o Novo Chitose, por onde circulam os técnicos estrangeiros que montam e calibram os equipamentos. As obras começaram em setembro de 2023; a sala limpa ficou pronta em 2024; em junho de 2025, mais de duzentos equipamentos de produção já estavam interligados.

O que significa, de fato, “2 nanômetros”

Convém desfazer um equívoco difundido: o número não mede mais nada físico no transistor. Até o início da década de 2010, a designação correspondia aproximadamente ao comprimento do portão do transistor. Desde então, tornou-se um rótulo comercial de geração de processo — e cada fabricante aplica o rótulo segundo critérios próprios. O que distingue efetivamente a geração de 2 nanômetros são duas mudanças de engenharia.

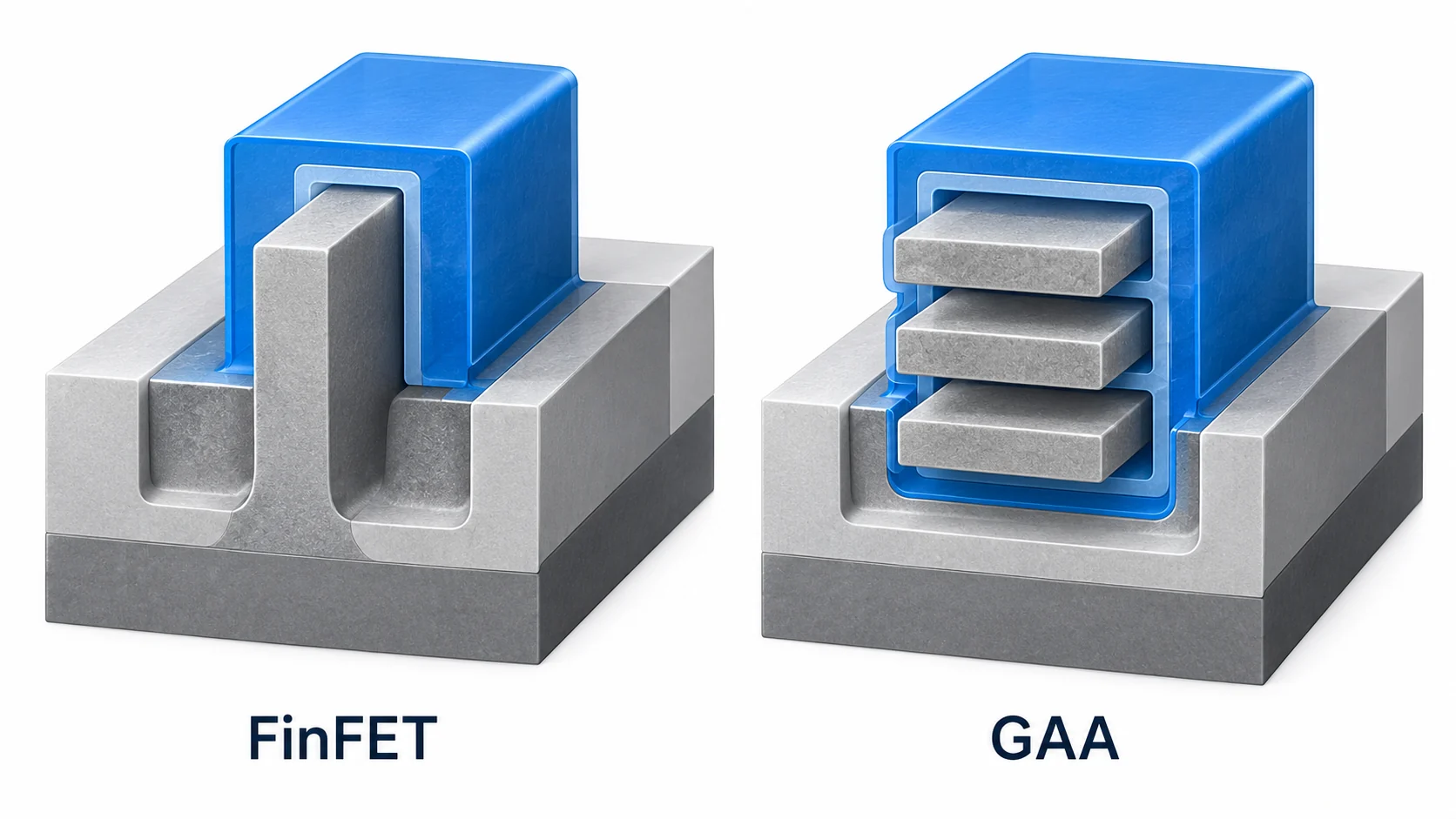

A primeira é estrutural. A geração anterior, chamada FinFET, usa uma aleta vertical de silício envolvida pelo portão em três faces. Na estrutura GAA, sigla inglesa para “portão em toda a volta”, o canal é formado por lâminas horizontais empilhadas e o portão as envolve pelos quatro lados. O ganho é de controle: com o portão cercando todo o canal, a corrente de fuga quando o transistor está desligado cai, o que permite operar em tensão mais baixa e, portanto, consumir menos energia à mesma velocidade.

A segunda é de litografia. Desenhar estruturas desse tamanho exige luz ultravioleta extrema, de 13,5 nanômetros de comprimento de onda, produzida por máquinas de uma única fabricante no mundo, a neerlandesa ASML. A Rapidus recebeu o equipamento em dezembro de 2024 e concluiu a primeira exposição em 1º de abril de 2025, cerca de três meses depois. Em 18 de julho de 2025, anunciou que os primeiros transistores GAA de 2 nanômetros produzidos na IIM-1 apresentavam características elétricas mensuráveis.

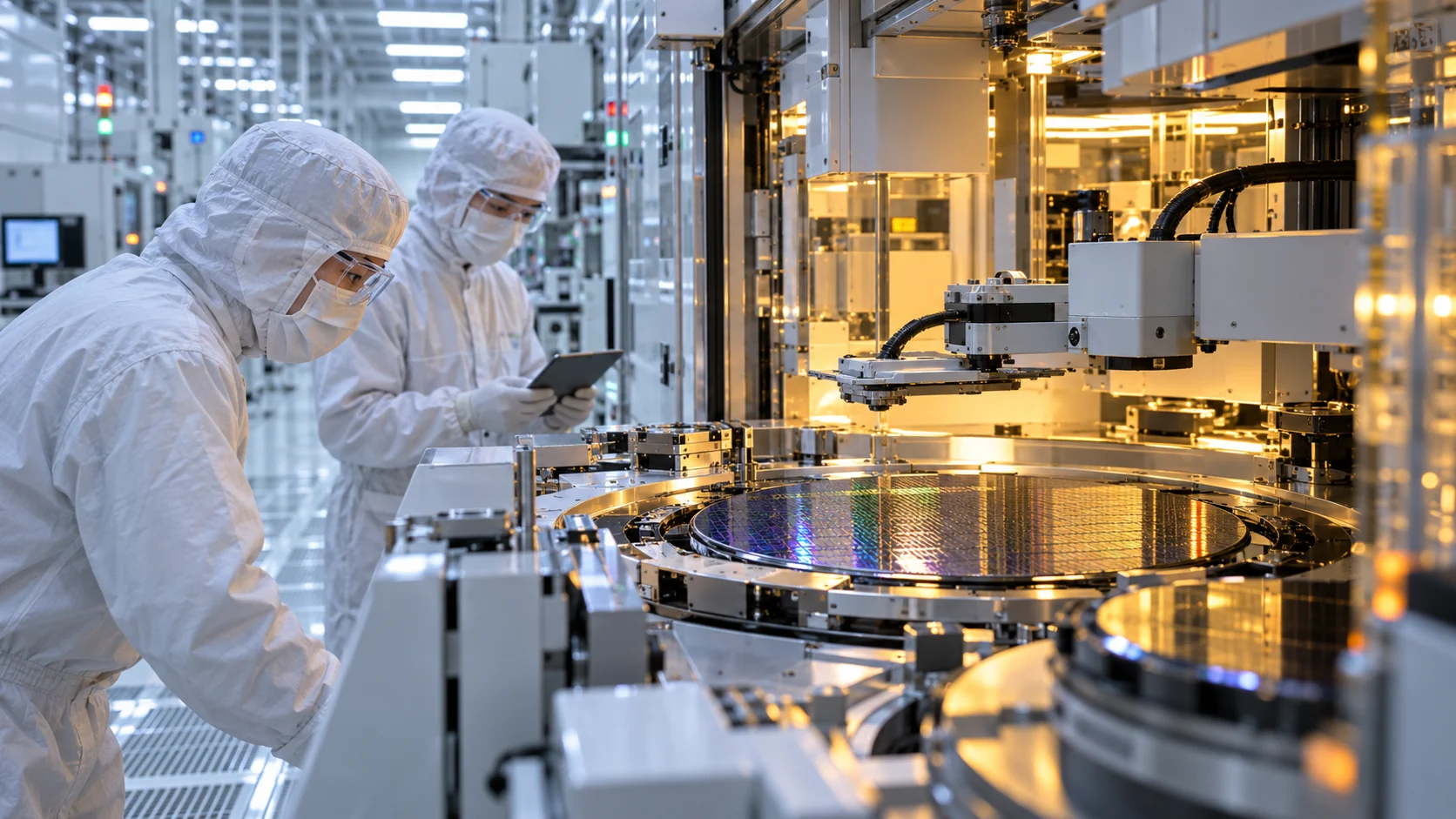

Há ainda uma terceira aposta, menos comentada e possivelmente a mais arriscada: o processamento de lâmina única. Numa fábrica convencional, as lâminas de silício atravessam os equipamentos em lotes. A IIM-1 foi projetada para tratar uma lâmina por vez em toda a etapa inicial de fabricação, o que permite, em teoria, reduzir drasticamente o tempo entre a entrada do projeto e a entrega do chip pronto — o chamado tempo de atravessamento. É esse prazo curto, e não o preço, o argumento comercial central da empresa. Em contrapartida, nenhuma fábrica no mundo opera dessa forma em escala comercial, e os rendimentos de produção obtidos nessa configuração nunca foram publicados.

A linha do tempo

1. Agosto e novembro de 2022

   Constituição da empresa e seleção do projeto no programa público de pesquisa.Concluído

2. Fevereiro e setembro de 2023

   Anúncio do terreno em Chitose e início das obras da fábrica IIM-1.Concluído

3. Dezembro de 2024 e abril de 2025

   Entrega do equipamento de litografia por ultravioleta extremo e primeira exposição, em 1º de abril de 2025.Concluído

4. Junho e julho de 2025

   Mais de duzentos equipamentos interligados e, em 18 de julho, primeiros transistores GAA de 2 nanômetros com características elétricas mensuráveis.Concluído

5. Primeiro trimestre de 2026

   Entrega do kit de projeto de processo a clientes avançados, cujo número não foi revelado.Concluído

6. Fevereiro e junho de 2026

   Aporte de 267,6 bilhões de ienes, dos quais 167,6 bilhões de trinta e duas empresas privadas, e, em junho, novos 150 bilhões de ienes do Estado.Concluído

7. Abril de 2026

   Abertura do Centro de Análise e da unidade de soluções em chiplets, e aprovação pela agência federal de tecnologia do plano e do orçamento do exercício.Concluído

8. 5 de outubro de 2026

   Lançamento do Rapidus CORE, estrutura de ecossistema cuja primeira fase reúne dezessete empresas de projeto de circuitos.Concluído

9. Até o fim de 2026

   Meta divulgada pela diretoria técnica: produzir os primeiros chips de teste desenhados por clientes.Meta

10. Segundo semestre do ano fiscal de 2027

    Meta central do projeto: início da produção em massa de chips lógicos de 2 nanômetros na IIM-1.Meta

11. Ano fiscal de 2031

    Meta de abertura de capital em bolsa, citada em documentos de acompanhamento do projeto.Meta

O dinheiro: o que está comprometido e o que ainda é intenção

Esta é a parte em que a cobertura jornalística mais erra, e o erro tem sempre a mesma origem: somar valores de categorias distintas. Verba de pesquisa e desenvolvimento, aporte de capital e garantia de empréstimo não são grandezas equivalentes e não se acumulam numa cifra única. O gráfico a seguir separa cada categoria, em trilhões de ienes, conforme os números apresentados pelo próprio Ministério da Economia, Comércio e Indústria à sua subcomissão de semicondutores de nova geração, em abril de 2026.

Três leituras se impõem a partir desses números. A primeira é que o aporte privado em capital superou o planejado: a meta fixada em novembro de 2025 era de 130 bilhões de ienes, e a subscrição de fevereiro de 2026 chegou a 167,6 bilhões. A segunda é que esse desempenho, ainda assim, representa pouco mais de um sexto da meta de 1 trilhão de ienes em capital privado. A terceira é que a maior linha do projeto — mais de 2 trilhões de ienes em empréstimos bancários — depende de garantia estatal e só deve ser contratada a partir do ano fiscal de 2027.

Uma estrutura societária sem paralelo recente

O aporte de 100 bilhões de ienes de fevereiro de 2026 conferiu ao Estado 11,5% dos direitos de voto. Em condições normais, os acionistas privados detêm mais de 80% desses direitos, e a empresa é dirigida pela iniciativa privada: a participação pública restante está em ações sem direito a voto. Há, porém, dois mecanismos de exceção.

O primeiro é uma ação com direito de veto, destinada a situações em que a segurança econômica do país ou os objetivos da política de semicondutores estejam em risco. O segundo é a possibilidade de converter as ações sem voto em ações com voto, elevando a participação estatal a dois terços ou mais. Os critérios dessa conversão foram publicados em 17 de fevereiro de 2026 e abrangem risco de insolvência ou de patrimônio líquido negativo no curto a médio prazo, incapacitação prolongada de dirigentes essenciais, fraude, violação de lei, descumprimento grave de contrato e prestação de informação falsa ao governo — e, em todos os casos, exige-se que a consulta prévia à empresa não tenha produzido melhoria.

Em outras palavras: o Estado japonês montou, de antemão, o instrumento para assumir o controle de uma empresa privada caso o projeto saia do rumo. É um desenho que mede, melhor do que qualquer declaração, o tamanho do risco que o governo atribui à própria aposta.

Os riscos, sem maquiagem

A avaliação mais sóbria sobre o estágio do projeto veio da própria direção da empresa. Em documento do ministério de abril de 2026, o presidente-executivo descreve a Rapidus como estando no 一合目 — a primeira das dez estações de uma subida ao monte Fuji. A imagem não é modéstia protocolar: é o reconhecimento de que a montagem da fábrica, embora impressionante, resolveu a parte mais fácil do problema.

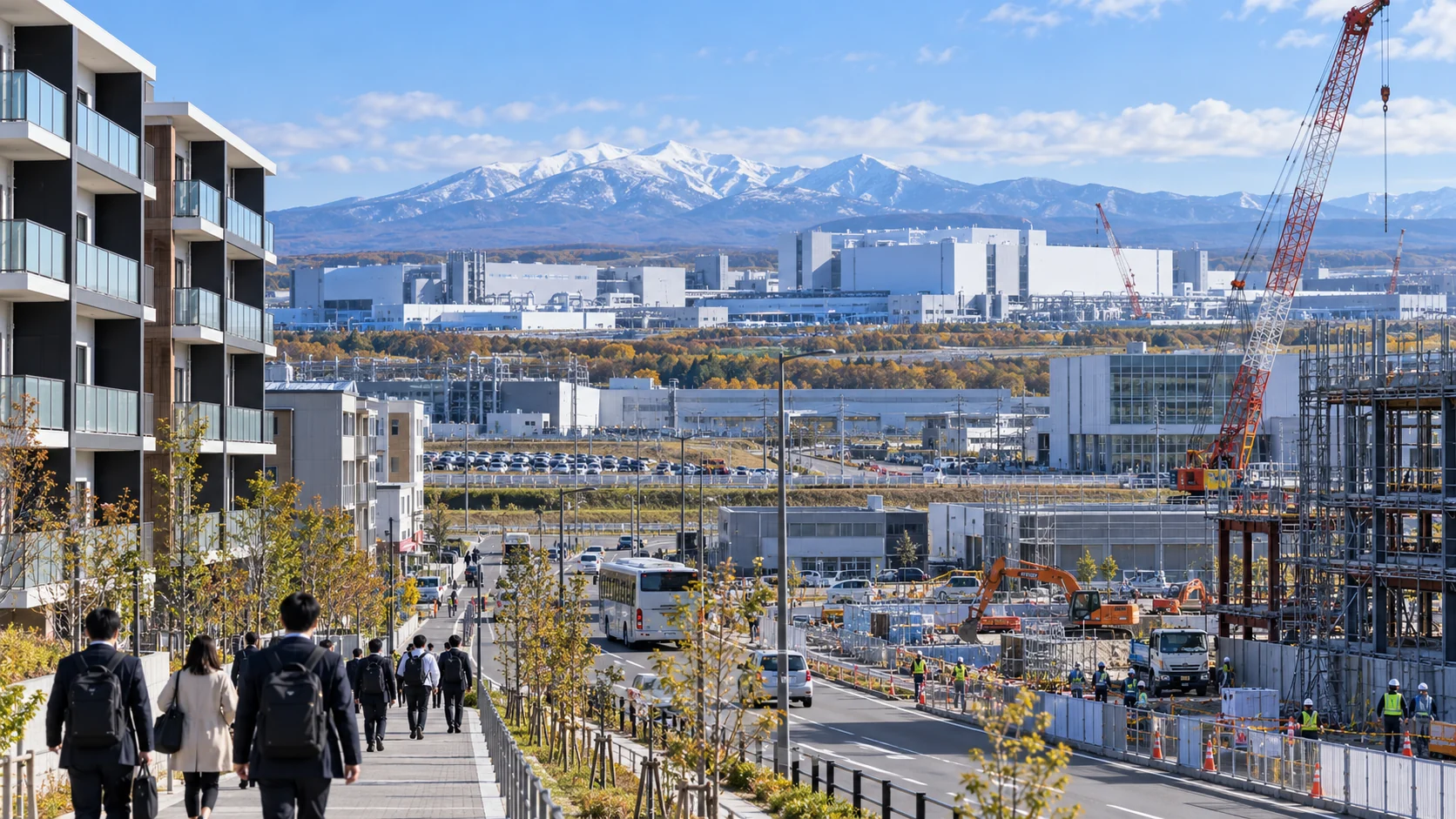

Chitose: o preço do terreno subiu antes da população

Quem acompanha o mercado imobiliário japonês tem, em Chitose, um caso de estudo. Na pesquisa de preços de terreno das províncias divulgada pelo Ministério da Terra, Infraestrutura, Transporte e Turismo em setembro de 2026, o ponto de referência comercial do bairro de Suehiro 2-chōme registrou alta de 25,2% em doze meses, a quinta maior do país — depois de ter subido 31,4% no período anterior. A média nacional de terreno comercial, no mesmo levantamento, foi de 2,9%.

O contraste com os dados de população é instrutivo. Pelos resultados preliminares do censo de 2025 publicados pela prefeitura municipal, Chitose tinha 98.177 habitantes, apenas 227 pessoas — 0,2% — mais que em 2020. O número de domicílios, no entanto, cresceu 7,6%, somando 47.127. Ou seja: há mais famílias ocupando mais unidades, em domicílios menores, sem que a cidade tenha ganhado população de modo significativo. O preço do terreno antecipou-se à chegada das pessoas, e isso é precisamente o que caracteriza um mercado movido por expectativa.

O que isso tem a ver com quem vive em Aichi, Gifu, Mie e Shizuoka

Pouco, se a pergunta for sobre emprego em Hokkaido. Muito, se a pergunta for sobre a cadeia inteira. Vale entender como um chip é feito, porque as etapas estão em lugares diferentes e exigem perfis profissionais diferentes.

A província de Mie lidera o país em valor expedido de componentes, dispositivos e circuitos eletrônicos: mais de 1,7 trilhão de ienes em 2023. E o polo segue adensando. A Kioxia passou a ocupar área até então vazia do prédio de produção concluído em 2022, em Yokkaichi, para ampliar capacidade. A norte-americana Lam Research inaugurou na mesma cidade um escritório que consolida duas unidades anteriores, descrito como um dos maiores do gênero no Japão. A ASML reformou e ampliou seu escritório de Yokkaichi em 2025. E a Aoi Electronics adquiriu, na vila de Taki, um prédio industrial da Sharp para instalar justamente a etapa final de produção, com operação plena prevista para o ano fiscal de 2027.

O obstáculo apontado para o adensamento desse polo não é terreno, nem energia, nem capital: é gente. A dificuldade de contratação é registrada como o principal desafio da concentração industrial na região. Esse é o ponto em que a comunidade brasileira — já estabelecida em Mie, Aichi e Gifu, com décadas de experiência em linha de produção japonesa — está objetivamente bem posicionada, desde que a qualificação acompanhe.

Onde buscar informação e qualificação na região central

Desde 2023 funciona, sob a coordenação do Escritório Regional de Economia, Comércio e Indústria da Região Central, um conselho de articulação entre indústria, universidades e governo dedicado à formação e à captação de pessoal para o setor de semicondutores. O conselho realizou sua décima reunião em 9 de junho de 2026 e publica material de orientação profissional, além de promover seminários e visitas a fábricas. O atendimento é em japonês.

Perguntas e respostas

A leitura de conjunto

A Rapidus é, ao mesmo tempo, a mais ambiciosa política industrial japonesa em meio século e um projeto que, a doze meses da data prometida para a produção em massa, não tornou público um único contrato de cliente. As duas afirmações são verdadeiras e não se anulam. A fábrica existe, os equipamentos estão interligados, os transistores funcionam e o calendário nunca foi alterado em público — o que, na indústria de semicondutores, já é incomum. Falta a parte que nenhum subsídio compra: alguém disposto a encomendar um chip crítico a uma fábrica que nunca produziu em escala.

Para o leitor deste portal, a conclusão prática é menos espetacular e mais útil do que a manchete. O emprego que esse ciclo gera não está em Hokkaido, e sim na cadeia que se adensa a poucos quilômetros de onde a comunidade brasileira já vive e trabalha — em Yokkaichi, em Taki, nos fornecedores de Aichi e de Gifu. O que falta nessa cadeia, segundo quem a observa de dentro, não é investimento. É pessoal qualificado. E qualificação, diferentemente de um chip de 2 nanômetros, não depende de trilhões de ienes nem de litografia por ultravioleta extremo. Depende de começar.
